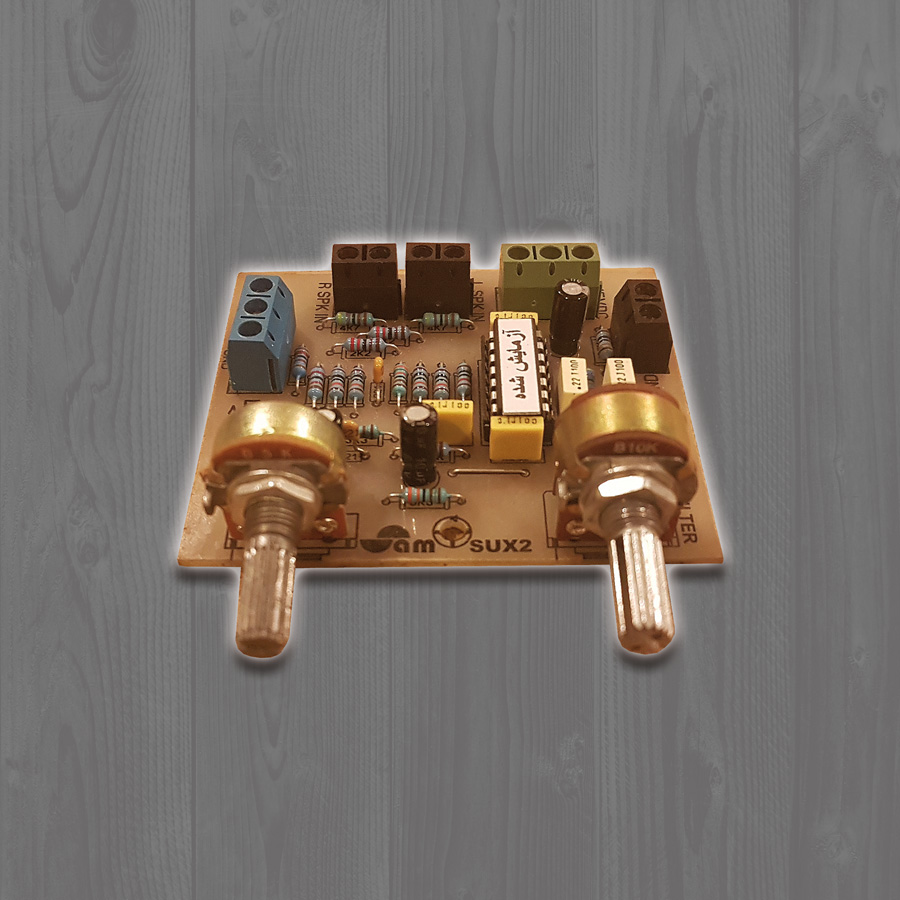

ماژول فیلتر ساب ووفر دارای ورودی از خروجی بلندگو

ماژول (برد) فیلتر ساب ووفر پیش روی شما، با بهره گیری از قطعات خوب موجود در بازار ساخته شده و از کیفیت خوبی برخوردار میباشد.

- دارای ولوم برای تنظیم فرکانس
- دارای ولوم برای تنظیم حجم صدا
- فیلتر پایین گذر 30هرتز تا 250هرتز
- برای راه اندازی مدار نیاز به منبع تغذیه دوبل 15 ولت مستقیم با تحمل جریان کمینه 300 میلی آمپر دارید.
- برای ورودی و خروجی حتما از کابل شیلد بهره بگیرید.

بهتر هست زمین مدار (GND) را به ارت ساختمان یا در صورت نبود، به لوله کشی ساختمان (برای نمونه به لوله رادیاتور شوفاژ) یا به فریم پنجره وصل کنید.

- زمین (GND) همه بردها (منبع تغذیه، آمپلی فایر، پری آمپلی فایر و...) باید به هم وصل باشند.

مشتری گرامی توجه داشته باشید همه بردها پیش از فروش آزمایش میشوند بنابراین شامل گارانتی نمی شوند…

فیلتر ساب ووفر چیست؟

همان گونه که از نام و عنوان این ماژول مشخص است این ماژول امکان فیلتر کردن صدا را به کاربر می دهد. در واقع کاربر می‌تواند با بهره گیری از این مدار صوتی صدای خروجی از طرف پلیر و یا پخش کننده صوتی MP3 را دریافت کرده و تنها اجازه عبور بخشی از فرکانس های صدا را بدهد.

کراس اوور چیست؟
در این مقاله سعی شده به طور خلاصه در مورد کراس اوورها خصوصاً کراس اوور پسیو توضیح داده بشه.
همانطور که میدانید فرکانس ها و ولتاژهای خروجی از آمپلی فایرها پس از تقویت به اسپیکر منتقل میگردد.

هر اسپیکر بنا به وظیفه ای که دارد، دارای یک پاسخ فرکانسی میباشد.

مثلا ساب ووفرها دارای پاسخ فرکانسی بین 20 الی 400 هرتزهستند، در مقابل یک تیوتر باید بتواند فرکانسهای بین 5 الی 20 کیلو هرتز رو به گوش شنونده برساند.
برخی اسپیکرها دامنه فرکانسی گسترده تری دارن و میتوانند فرکانسهای بیشتری رو اجرا نمایند.
به این نوع اسپیکرها اصطلاحان فول رنج هم میگن.پاسخ فرکانسی این نوع درایورها حدودا بین 28 الی 26 کیلو هرتز هستش.
پر واضح است که نباید یک فرکانس پائین (مثلا50 هرتز) وارد تیوتر گردد و همچنین یک فرکانس بالا (مثلا 16 کیلو هرتز) نباید وارد ساب ووفر گردد و به قول معروف این گونه فرکانس ها باید ف ی ل ت ر گردند.
حالا چگونه میتوان این ف ی ل ت ر رو روی بخشی از دامنه فرکانسی صدا یا همون موزیک انجام داد؟
استفاده از یک کراس اوور و انتخاب یک فرکانس کات آف مناسب میتواند راه حل این مشکل باشد.
